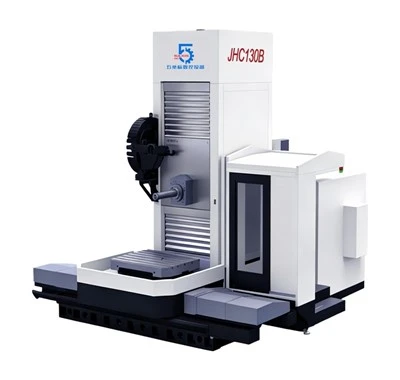

4 Aks CNC orizontal raz Mill
Seri a gen ladan konfigirasyon JHC110/130B ak JPB130B. JHC110/130B a disponib ak yon dyamèt koton 110 mm oswa 130 mm, pandan y ap JPB130B a sèvi ak yon file koton 130 mm. Tou de konfigirasyon yo gen yon cône ISO 50, yon motè prensipal 19.5 kW ak yon chaj maksimòm worktable 10,000 kg.
Deskripsyon Product
Sa a4 Aks CNC orizontal raz Millitilize mouvman aks X-pou vwayaj tab longitudinal, mouvman aks Y-pou vwayaj vètikal tèt, ak mouvman aks Z-pou vwayaj kwa kolòn. Aks B-la bayWotasyon tab 360 degre, ki pèmèt pyès travay la dwe pozisyone nan ang diferan pandan D '.
JHC110/130B bay vwayaj aks X-de2 a 3 m, Y-aks vwayaje soti nan1.6 a 2.2 m, ak Z-aks vwayaje soti nan1.4 a 1.6 m. Li disponib ak swa yon dyamèt file 110 mm oswa 130 mm. JPB130B a gen menm chenn vwayaj X/Y/Z ki nan lis la epi li sèvi ak yon file koton 130 mm ak yon longè ram 350 mm, konpare ak 280 mm pou JHC110/130B la.
Ranje vitès spindle a se10-2000 rpmpou JHC110/130B ak10-2500 rpmpou JPB130B la. Tou de itilize yon motè prensipal 19.5 kW, ak koupl maksimòm file koton espesifye kòm 2000/2500 N·m ak poussée maksimòm spindle axial 15,000 N.
Konfigirasyon sa a pa genyen yon aks W-oswa U-aks. Mouvman D' a baze souVwayaj lineyè X/Y/Z ak B-aks wotasyon pwezante, sa ki fè li apwopriye pou kat-operasyon machin aks kote diferan figi materyo bezwen jwenn aksè san yo pa repete repozisyon manyèl.
Paramèt pwodwi
|
Paramèt |
Inite |
JHC110/130B |
JPB130B |
|
Dyamèt koton |
mm |
110 / 130 |
130 |
|
Fraisage Spindle Nen Dyamèt |
mm |
221.44 |
221.44 |
|
Spindle Taper |
- |
ISO 50 |
ISO 50 |
|
Vitès koton |
rpm |
10–2000 |
10–2500 |
|
Pouvwa motè prensipal la |
kW |
19.5 |
19.5 |
|
Max. Koupl koton |
N·m |
2000 / 2500 |
2000 / 2500 |
|
Max. Spindle axial poussée |
N |
15,000 |
15,000 |
|
Seksyon kwa-ram |
mm |
360 × 400 |
360 × 400 |
|
Longè Ram |
mm |
280 |
350 |
|
X-Aks Vwayaj |
m |
2–3 |
2–3 |
|
Y-Aks Vwayaj |
m |
1.6–2.2 |
1.6–2.2 |
|
Z-Vwayaj aks |
m |
1.4–1.6 |
1.4–1.6 |
|
W-Aks Vwayaj |
mm |
- |
- |
|
B-Wotasyon aks |
degre |
360 degre |
360 degre |
|
U-Aks Vwayaj |
mm |
- |
- |
|
Worktable dimansyon |
mm |
1400 × 1600 |
1400 × 1600 |
|
Max. Chaj Worktable |
kg |
10,000 |
10,000 |
|
Travèse rapid X/Y/Z/W |
mm/min |
10,000 |
10,000 |
|
Travèse rapid U |
mm/min |
- |
- |
|
Travèse rapid B |
rpm |
2 |
2 |
|
Koupe Feed X/Y/Z/W |
mm/min |
8,000 |
8,000 |
|
Koupe Feed U |
mm/min |
- |
- |
|
Koupe manje B |
rpm |
0.003–1.5 |
0.003–1.5 |
|
Pozisyon presizyon X/Y/Z |
mm |
0.012 |
0.012 |
|
Presizyon pozisyon W |
mm / tout longè |
- |
- |
|
Presizyon pozisyon U |
mm / tout longè |
- |
- |
|
Presizyon pozisyon B |
arc.sec |
8 |
8 |
|
Repetibilite X/Y/Z |
mm |
0.010 |
0.010 |
|
Repetebilite W |
mm |
- |
- |
|
Repetebilite U |
mm |
- |
- |
|
Repetebilite B |
arc.sec |
5 |
5 |
|
Y-Aks Gid |
- |
Fason difisil / Lineyè Guideway |
Fason difisil / Lineyè Guideway |
|
Sistèm CNC |
- |
SIEMENS 828D / FANUC 0i |
SIEMENS 828D / FANUC 0i |
|
Tèt fraisage atachman |
- |
Si ou vle |
Si ou vle |
|
Zouti magazin |
pcs |
Si ou vle |
Si ou vle |
Avantaj pwodwi yo
Kat-Aks X/Y/Z/B Konfigirasyon
4 Aks CNC Orizontal Boring Mill Machine konbine twa aks lineyè ak yon rotary B-aks. La360 degre B-tab travay akspèmèt pyès travay la pozisyone nan diferan ang pou machin milti-fas.
De opsyon dyamèt axe
JHC110/130B a disponib ak yon110 mm oswa 130 mm file koton, pandan y ap JPB130B a ekipe ak yon file 130 mm. Sa a bay kliyan yon chwa ki baze sou kapasite D' mande a.
10-Tòn Worktable Kapasite
Tou de konfigirasyon itilize yon1400 × 1600 mm worktableak yon kapasite chaj maksimòm de10,000 kg, bay yon platfòm apwopriye pou konpozan endistriyèl gwo ak lou.
Diferan chenn vitès spindle
JHC110/130B a gen yon seri vitès file koton10-2000 rpm, pandan ke JPB130B a rive jiska2500 rpm. Seleksyon an ka matche ak kondisyon yo koupe yo mande yo ak zouti.
Diferan Longè Ram
JHC110/130B a itilize yon280 mm belye mouton, pandan ke JPB130B a itilize yon350 mm belye mouton. Se poutèt sa, de konfigirasyon yo bay diferan dimansyon ekstansyon koton nan menm aranjman machin kat -aks la.
Gid fleksib ak opsyon sistèm CNC
Ka gid aks Y-konfigirasyon akfason difisil oswa gid lineyè. Sistèm CNC a ka chwazi nanSIEMENS 828D oswa FANUC 0idapre konfigirasyon machin lan.
Aplikasyon pou pwodwi
Ka 4 aks CNC orizontal raz Mill machin nan dwe itilize pou machining konpozan gwo ak lou ki mande pou raz, fraisage, perçage ak pwezante rotary, ki gen ladan:
Baz machin yo
Gwo ekipman lojman
Boîtier bwat yo
Kò ponp
Kò valv
Konpozan machin konstriksyon
Pati endistriyèl lou
Kote yo pote
Gwo konpozan estriktirèl
Bride
Twou entèn yo
Konpozan milti-fas machin
Aks 360 degre B-la itil pou pyès ki bezwen machin nan diferan pozisyon angilè san yo pa chanje konfigirasyon orijinal la nèt.
Opsyon personnalisation
Machin nan ka configuré selon pyès kliyan an ak kondisyon D ':
110 mm oswa 130 mm file koton
SIEMENS 828D CNC sistèm
FANUC 0i CNC sistèm
Fason difisil
Gid lineyè
Tèt fraisage atachman
Zouti magazin
Workholding aranjman
Zouti espesyal
Sistèm awozaj
Espesifikasyon elektrik
Lòt akseswa D'
Pou yon pwojè espesifik, konfigirasyon final la ka chwazi selondimansyon pyès materyo, pwa materyo, sifas machin, kondisyon twou ak operasyon koupe.
Enspeksyon Kalite
Kontwòl kalite kouvri etap prensipal yo soti nan enspeksyon eleman ak asanble jiska tès final machin.
Pwosedi enspeksyon yo enkli:
Gwo enspeksyon eleman Distribisyon
Enspeksyon pwosesis asanble
Vis boul pre-tansyon
Tès kolimatè
CMM enspeksyon
Tès bar boul
Tès presizyon jeyometrik machin
Tès lazè Renishaw
Pa gen -chaj tès kouri
Enspeksyon final la konsantre sou presizyon pwezante machin nan, repetibilite ak presizyon jeyometrik dapre konfigirasyon an chwazi.
